เป็นหม้อแปลงใน AC หรือ DC

หม้อแปลงมีบทบาทสำคัญในระบบไฟฟ้าที่ทันสมัยเปลี่ยนระดับแรงดันไฟฟ้าอย่างมีประสิทธิภาพ แต่หลายคนสงสัยว่า: หม้อแปลงใช้กับ AC หรือ DC หรือไม่?

ในโพสต์นี้เราจะหารือเกี่ยวกับความแตกต่างที่สำคัญระหว่างหม้อแปลง AC และ DC สำรวจว่าหม้อแปลงทำงานกับ AC อย่างไรและทำไม DC ต้องใช้การจัดการพิเศษ นอกจากนี้คุณยังจะได้เรียนรู้เกี่ยวกับการใช้งานจริงของหม้อแปลงในทั้งสองระบบ

หม้อแปลงคืออะไร?

หม้อแปลง เป็นอุปกรณ์ไฟฟ้าที่สำคัญที่ถ่ายโอนพลังงานไฟฟ้าระหว่างสองวงจรขึ้นไปโดยการเปลี่ยนแรงดัน มันทำงานบนหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าช่วยให้สามารถก้าวขึ้นหรือก้าวลงระดับแรงดันไฟฟ้าในระบบกระแสสลับ (AC) หม้อแปลงมีความจำเป็นสำหรับการส่งพลังงานไฟฟ้าอย่างมีประสิทธิภาพในระยะทางไกลเพื่อให้มั่นใจว่าระดับแรงดันไฟฟ้านั้นเหมาะสมสำหรับการส่งกำลังและการใช้งาน ไฟฟ้า

องค์ประกอบหลักของหม้อแปลง ได้แก่ :

• ขดลวดหลัก : นี่คือที่ซึ่งพลังงานไฟฟ้าถูกส่งไปยังหม้อแปลงในขั้นต้น มันได้รับกระแสสลับ (AC) และสร้างสนามแม่เหล็ก

• คอยล์ทุติยภูมิ : ขดลวดนี้รับผิดชอบในการส่งแรงดันไฟฟ้าที่เปลี่ยนไป จำนวนการเลี้ยวในคอยล์ทุติยภูมิกำหนดว่าแรงดันไฟฟ้าจะเพิ่มขึ้นหรือลง

• คอร์ : แกนแม่เหล็กมักทำจากเหล็กหรือเหล็กกล้าอยู่ระหว่างขดลวดหลักและทุติยภูมิ ช่วยเพิ่มประสิทธิภาพของกระบวนการเหนี่ยวนำแม่เหล็กไฟฟ้าโดยการควบคุมการไหลของแม่เหล็กระหว่างขดลวดทั้งสอง

หม้อแปลงมักจะใช้ในระบบส่งกำลังไฟฟ้าซึ่งแรงดันไฟฟ้าจะเพิ่มขึ้นสำหรับการเดินทางไกลและก้าวลงไปสู่ระดับที่ปลอดภัยกว่าสำหรับการใช้งานในบ้านและธุรกิจ

Transformers และ AC (กระแสสลับ)

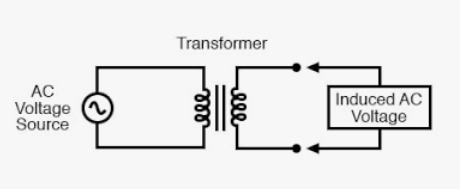

ทำไมหม้อแปลงจึงทำงานกับ AC?

หม้อแปลง พึ่งพาคุณสมบัติของการเหนี่ยวนำแม่เหล็กไฟฟ้าในการทำงานซึ่งเป็นกระบวนการที่สนามแม่เหล็กที่เปลี่ยนแปลงทำให้เกิดกระแสไฟฟ้าในขดลวดใกล้เคียง สิ่งนี้จะเกิดขึ้นก็ต่อเมื่อกระแสในขดลวดหลักสลับกันสร้างสนามแม่เหล็กที่ผันผวน เนื่องจากการสลับกระแสไฟฟ้า (AC) เปลี่ยนทิศทางอย่างต่อเนื่องจึงสร้างสนามแม่เหล็กแบบไดนามิกที่สามารถถ่ายโอนพลังงานไปยังขดลวดทุติยภูมิผ่านการเหนี่ยวนำ

ในทางกลับกันกระแสไฟฟ้าโดยตรง (DC) สร้างสนามแม่เหล็กคงที่ สนามคงที่ไม่สามารถชักนำให้เกิดกระแสที่ผันผวนในขดลวดทุติยภูมิทำให้หม้อแปลงไม่ได้ผลกับ DC ดังนั้นสนามแม่เหล็กที่เปลี่ยนแปลงใน AC จึงเป็นสิ่งจำเป็นสำหรับหม้อแปลงในการทำงาน

หม้อแปลงทำงานกับ AC ได้อย่างไร?

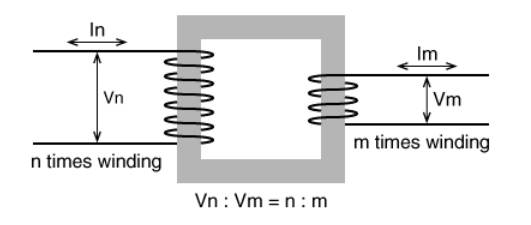

ฟังก์ชั่นหม้อแปลงโดยการเปลี่ยนแรงดันไฟฟ้าของ AC ตามอัตราส่วนการเลี้ยวระหว่างขดลวดหลักและทุติยภูมิ อัตราส่วนการเลี้ยวคือความสัมพันธ์ระหว่างจำนวนการหมุนของลวดในขดลวดหลักและจำนวนรอบในคอยล์รอง อัตราส่วนนี้กำหนดการเปลี่ยนแปลงแรงดันไฟฟ้า:

• Transformer Step-Up : เพิ่มแรงดันไฟฟ้าโดยมีการหมุนในคอยล์รองมากกว่าขดลวดหลัก ตัวอย่างเช่นหากขดลวดหลักมี 100 รอบและคอยล์รองมี 500 รอบแรงดันไฟฟ้าจะเพิ่มขึ้นเป็นปัจจัย 5

• Transformer Step-Down : ลดแรงดันไฟฟ้าโดยมีการเลี้ยวน้อยลงในขดลวดทุติยภูมิ หากขดลวดหลักมี 500 รอบและคอยล์ทุติยภูมิมี 100 รอบแรงดันไฟฟ้าจะลดลงโดยปัจจัย 5

ประสิทธิภาพของหม้อแปลงขึ้นอยู่กับอัตราส่วนการเลี้ยวเพื่อให้มั่นใจว่าพลังงานจะถูกส่งในระดับแรงดันไฟฟ้าที่ต้องการ วัสดุหลักช่วยให้มีสมาธิกับฟลักซ์แม่เหล็กและปรับปรุงประสิทธิภาพของหม้อแปลง

สามารถใช้หม้อแปลงกับ DC (กระแสตรง) ได้หรือไม่?

เหตุใดหม้อแปลงไม่ได้ใช้โดยตรงกับ DC?

หม้อแปลงไม่ทำงานโดยตรงกับ DC เนื่องจาก DC ไม่ได้สร้างสนามแม่เหล็กที่เปลี่ยนแปลง เพื่อให้หม้อแปลงเป็นฟังก์ชั่นสนามแม่เหล็กจำเป็นต้องเปลี่ยนอย่างต่อเนื่องซึ่งเป็นคุณสมบัติของ AC เมื่อแหล่งจ่ายไฟ DC เชื่อมต่อกับขดลวดหลักมันจะสร้างสนามแม่เหล็กคงที่ซึ่งไม่ชักนำให้เกิดกระแสในคอยล์ทุติยภูมิเมื่อสนามมีความเสถียร ดังนั้นจึงไม่มีการแปลงแรงดันไฟฟ้าและหม้อแปลงจะไม่ทำงานอย่างถูกต้อง

การขาดสนามแม่เหล็กที่เปลี่ยนแปลงนี้เป็นสาเหตุที่หม้อแปลงไม่เหมาะสมสำหรับการใช้งานโดยตรงกับ DC เพื่อให้ DC ถูกแปลงโดยหม้อแปลงจำเป็นต้องมีส่วนประกอบเพิ่มเติมเพื่อสร้างกระแสสลับจากกระแสตรง

แรงดันไฟฟ้า DC เปลี่ยนไปอย่างไรโดยใช้หม้อแปลง?

แม้ว่าหม้อแปลงไม่สามารถทำงานได้โดยตรงกับ DC แต่สามารถใช้ในระบบที่ DC ถูกแปลงเป็น AC เป็นครั้งแรก โดยทั่วไปแล้วการแปลงนี้จะทำโดยใช้อินเวอร์เตอร์ซึ่งใช้อินพุต DC และเปลี่ยนเป็น AC ก่อนที่จะผ่านผ่านหม้อแปลง

เมื่อกระแสสลับกันหม้อแปลงสามารถก้าวขึ้นหรือก้าวลงตามอัตราส่วนการเลี้ยว หลังจากการแปลงแรงดันไฟฟ้าแล้ว AC สามารถแก้ไขได้กลับสู่ DC หากจำเป็นโดยใช้วงจรเรียงกระแส กระบวนการนี้เป็นเรื่องธรรมดาในระบบพลังงานแสงอาทิตย์ที่ DC สร้างโดยแผงโซลาร์เซลล์จะถูกแปลงเป็น AC เป็นครั้งแรกสำหรับการส่งสัญญาณจากนั้นแปลงกลับเป็น DC เพื่อใช้ในบ้าน

ความแตกต่างระหว่างหม้อแปลงใน AC และ DC

• AC : หม้อแปลงได้รับการออกแบบมาโดยเฉพาะสำหรับระบบ AC เนื่องจาก AC ให้สนามแม่เหล็กที่ผันผวนซึ่งจำเป็นสำหรับการเหนี่ยวนำแม่เหล็กไฟฟ้า พลังงานจะถูกถ่ายโอนอย่างมีประสิทธิภาพระหว่างขดลวดหลักและทุติยภูมิผ่านเขตข้อมูลแบบไดนามิกนี้ หม้อแปลง AC มีประสิทธิภาพสูงและใช้กันอย่างแพร่หลายในการส่งกำลังและการกระจายพลังงาน

• DC : หม้อแปลงไม่สามารถใช้โดยตรงกับ DC ได้เนื่องจาก DC ไม่ได้สร้างสนามแม่เหล็กที่เปลี่ยนแปลง ในวงจร DC หม้อแปลงจะไม่ได้ผลเว้นแต่ว่า DC จะถูกแปลงเป็น AC เป็นครั้งแรก สิ่งนี้ต้องใช้ส่วนประกอบเพิ่มเติมเช่นอินเวอร์เตอร์เพื่อสร้างสนามแม่เหล็กที่ผันผวนซึ่งต้องการโดยหม้อแปลง

การใช้งานจริงและประสิทธิภาพของหม้อแปลงนั้นสูงกว่าในระบบ AC มากกว่าในระบบ DC หม้อแปลงเป็นส่วนสำคัญของกริดไฟฟ้าโดยที่ AC เป็นรูปแบบที่โดดเด่นของการส่งกำลัง ในระบบ DC จะต้องดำเนินการขั้นตอนพิเศษเพื่อให้ DC เหมาะสำหรับการเปลี่ยนแปลง

แอปพลิเคชันของหม้อแปลงในระบบ AC

หม้อแปลงมีแอพพลิเคชั่นที่หลากหลายในระบบ AC โดยเฉพาะอย่างยิ่งในการส่งกำลังและการกระจายพลังงาน เหล่านี้รวมถึง:

• Grids Power : Transformers ใช้เพื่อเพิ่มแรงดันไฟฟ้าที่สถานีพลังงานทำให้สามารถส่งกระแสไฟฟ้าได้อย่างมีประสิทธิภาพในระยะทางไกล แรงดันไฟฟ้าสูงช่วยลดการสูญเสียพลังงานในระหว่างการส่งผ่าน

• การใช้งานในครัวเรือน : หม้อแปลงขั้นตอนลดแรงดันไฟฟ้าสูงจากกริดไฟฟ้าไปสู่ระดับที่ปลอดภัยและใช้งานได้สำหรับบ้านและธุรกิจ

• อะแดปเตอร์พลังงาน : อุปกรณ์อิเล็กทรอนิกส์จำนวนมากเช่นแล็ปท็อปและเครื่องชาร์จโทรศัพท์ใช้หม้อแปลงเพื่อแปลง AC จากช่องติดผนังเป็น DC แรงดันไฟฟ้าที่ต่ำกว่าสำหรับอุปกรณ์

หม้อแปลงยังมีแอปพลิเคชันในอุตสาหกรรมที่ต้องการอุปกรณ์แรงดันไฟฟ้าสูงเช่นโรงงานผลิตซึ่งจำเป็นต้องใช้พลังงานจำนวนมากสำหรับเครื่องจักร

หม้อแปลงสามารถทำงานกับ DC สำหรับแอปพลิเคชันเฉพาะได้หรือไม่?

ในขณะที่หม้อแปลงไม่สามารถทำงานได้โดยตรงกับ DC แต่สามารถใช้ในระบบพิเศษที่ DC ถูกแปลงเป็น AC เป็นครั้งแรก ในระบบเหล่านี้หม้อแปลงมีบทบาทในการปรับระดับแรงดันไฟฟ้า เมื่อแรงดันไฟฟ้าถูกเปลี่ยนแล้วมันอาจจะถูกแปลงกลับเป็น DC โดยใช้วงจรเรียงกระแสสำหรับแอปพลิเคชันเช่นอุปกรณ์อิเล็กทรอนิกส์หรือแบตเตอรี่ชาร์จ

ตัวอย่างเช่นในระบบพลังงานแสงอาทิตย์ DC ที่ผลิตโดยแผงเซลล์แสงอาทิตย์จะถูกแปลงเป็น AC เปลี่ยนโดยใช้หม้อแปลงจากนั้นแปลงกลับเป็น DC หากจำเป็น ในทำนองเดียวกันมอเตอร์ที่ขับเคลื่อนด้วย DC มักจะต้องใช้การแปลง AC เป็น DC ก่อนที่พวกเขาจะสามารถใช้ในระบบที่เกี่ยวข้องกับหม้อแปลง

ความสามารถในการใช้หม้อแปลงกับ DC ผ่านอินเวอร์เตอร์และวงจรเรียงกระแสขยายยูทิลิตี้ของพวกเขา แต่กระบวนการนั้นซับซ้อนกว่าเมื่อทำงานโดยตรงกับ AC

บทสรุป

หม้อแปลงทำงานกับ AC เนื่องจากสนามแม่เหล็กที่ผันผวน แต่ DC ต้องการอินเวอร์เตอร์และวงจรเรียงกระแส การทำความเข้าใจว่าหม้อแปลงทำงานอย่างไรกับกระแสที่แตกต่างกันเป็นสิ่งจำเป็นสำหรับการใช้งานที่หลากหลายรวมถึงการส่งพลังงานและอุปกรณ์อิเล็กทรอนิกส์ การตระหนักถึงความแตกต่างเหล่านี้ช่วยให้เกิดการใช้หม้อแปลงในชีวิตประจำวันและอุตสาหกรรมได้ดีขึ้น

คำถามที่พบบ่อย

ถาม: ทำไมหม้อแปลงจึงทำงานกับ AC และไม่ใช่ DC?

ตอบ: Transformers ขึ้นอยู่กับสนามแม่เหล็กที่เปลี่ยนไปเป็นฟังก์ชันซึ่งสร้างขึ้นโดยการสลับกระแสไฟฟ้า (AC) กระแสไฟฟ้าโดยตรง (DC) สร้างสนามแม่เหล็กคงที่ป้องกันการเปลี่ยนแปลงแรงดันไฟฟ้าในหม้อแปลง

ถาม: หม้อแปลงสามารถใช้กับ DC ได้หรือไม่?

ตอบ: Transformers ไม่สามารถทำงานกับ DC ได้โดยตรง อย่างไรก็ตาม DC สามารถแปลงเป็น AC โดยใช้อินเวอร์เตอร์ก่อนที่จะผ่านหม้อแปลงซึ่งสามารถก้าวขึ้นหรือลงได้

ถาม: แรงดันไฟฟ้า DC เปลี่ยนไปอย่างไรโดยใช้หม้อแปลง?

ตอบ: แรงดันไฟฟ้า DC เปลี่ยนไปโดยการแปลง DC เป็น AC เป็นครั้งแรกโดยใช้อินเวอร์เตอร์ เมื่อกระแสสลับกันมันจะผ่านหม้อแปลงสำหรับการแปลงแรงดันไฟฟ้าแล้วสามารถแก้ไขกลับไปยัง DC ได้หากจำเป็น

ถาม: อะไรคือความแตกต่างระหว่างหม้อแปลงในระบบ AC และ DC?

ตอบ: หม้อแปลงถูกออกแบบมาสำหรับระบบ AC ซึ่งสนามแม่เหล็กที่ผันผวนช่วยให้การถ่ายโอนพลังงาน DC ต้องการส่วนประกอบเพิ่มเติมเช่นอินเวอร์เตอร์เพื่อสร้างกระแสสลับกันทำให้หม้อแปลงไม่มีประสิทธิภาพโดยไม่ต้องแปลงนี้

ถาม: หม้อแปลงสามารถทำงานร่วมกับ DC สำหรับแอปพลิเคชันเฉพาะได้หรือไม่?

ตอบ: หม้อแปลงสามารถใช้ในระบบที่ DC ถูกแปลงเป็น AC เป็นครั้งแรก ในระบบเหล่านี้หม้อแปลงจะปรับระดับแรงดันไฟฟ้าก่อนที่จะแปลงกลับเป็น DC เช่นในระบบพลังงานแสงอาทิตย์และอุปกรณ์อิเล็กทรอนิกส์บางอย่าง
